Frequenzumrichter zeigt Fehlercode F08

Der Umrichter zeigt F08 an

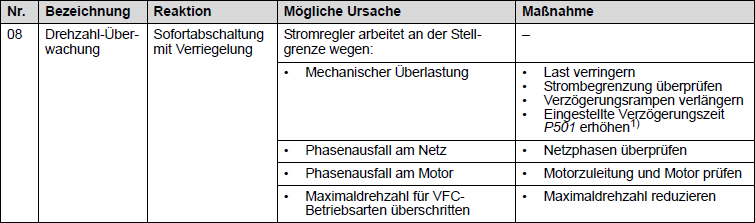

Laut Fehlerliste beschreibt der Fehlercode F08 einen Fehler der Drehzahlüberwachung.

Häufige Ursachen

• Nicht gestecktes Kabel zum Antrieb
  • Kabel am Umrichter (schwarzer Stecker auf Geräte-Unterseite)
  • Harting-Stecker am Antrieb
• Blockierte / geklemmte / verkeilte Staurollenkette
  • vor allem bei Kopfantrieben welche während der Erst-Inbetriebnahme in die falsche Richtung gelaufen sind
• Stark verschmutze Kettenführungsprofile
  • vor allem nach längeren Anlagenstillständen über das Wochenende / nach der Urlaubszeit
• Häufiges Ein- und Ausschalten des Antriebs im Prozess (mehrmals pro Minute)

Problemlösung

• Prüfen der elektrischen Verbindung zwischen Umrichter und Antrieb
  • Ggf. können auch einzelne Phasen innerhalb der Steckerverdrahtung keine elektrische Verbindung aufweisen
• Wieder gangbar machen der Staurollenkette (vor allem bei Kopfantrieben während Inbetriebnahme, teilweises zerlegen kann nötig werden)
• Reinigen der Kettenführungsprofile
• Erhöhen des maximal erlaubten Motorstroms (Parameter 303, dazu siehe Parameter auf dem Umrichter ändern)
  • Der Parameter 303 steht in seiner Standard-Einstellung auf 150% des Motortypenschild-Stroms (Stern-Dreieck beachten!) bezogen zum Ausgangs-Nennstrom des Umrichters. Beispiel:
    • Umrichter-Ausgangsnennstrom IA: 1,0A (fast alle Umrichter entsprechen dieser Baugröße, siehe Umrichter-Typenschild)
    • Motor-Nennstrom IN: 0,73A (siehe Typenschild)
    • Standard-Wert von Parameter 303 für oben stehende Kombination: In * 100/Ia * 1,5 = 110%
    • Der Parameter sollte Motorseitig in kleinen Schritten auf maximal 175% des Motor-Nennstroms (* 1,75 anstatt * 1,5) erhöht werden
    • Der Parameter kann maximal auf 150% des Umrichter-Ausgangs-Nennstroms eingestellt werden
