Die Schritte der folgenden Anleitung sind exemplarisch. Es ist darauf hinzuweisen, dass der Gesamtaufbau variieren kann.
Hier dargestellt ist der Tausch eines 230 V Motor mit verbindender Welle zwischen den Ketten.
Das wichtigste zuerst:
Anlage stromlos schalten. Benötigte PSA anlegen. Bereich gegebenenfalls absperren.

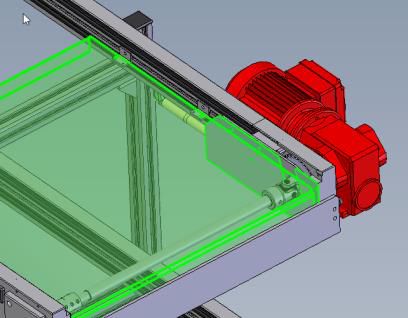

1 Entfernung der Einlegebleche (wenn vorhanden)
2 Entfernen des Abdeckbleches
-bild folgt-
3 Kettenspannung lösen, d.h. die Kette entspannen
4 Entfernen der Schrauben des
Kettenrades, damit es sich frei drehen kann

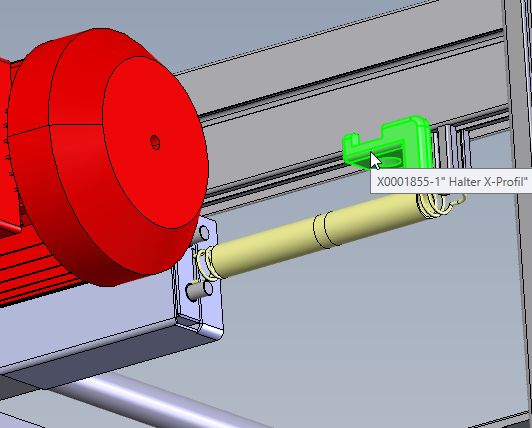

5 Öffnen der Schraube die die Welle befestigt außen am Motor die die Welle befestigt, und falls vorhanden die Schalenkupplung lösen
-bild folgt-
6 Welle ausbauen, wenn nötig
7 Motor kann jetzt am Flansch abgenommen werden, nachdem alle Schrauben gelöst wurden.
Motor tauschen und einbauen nach Schritten 7 - 1 rückwärts
